Ⅲ.电气安装工程
问题1:(27分)
1.钢管Φ32工程量计算:
(0.1+0.2+7+0.2+1.5)+(6-1.5-0.5)=9+4=13(m)(3分)
2.钢管Φ50工程量计算:
25+17+(0.2+0.5+0.1+0.2+0.1)×2=42+2.2=44.2(m)(3分)
3.导线BV16mm2工程量计算:
13×4=52(m)(3分)
4.导线BV50mm2工程量计算:
44.2×4=176.8(m)(3分)
5.角钢滑触线L50×50×5工程量计算:
(7×3+1+1)×3=69(m)(3分) www.lexue88.com
表6.Ⅲ.1 分部分项工程量清单
工程项目:合成车间动力工程
序号 | 项目编号 | 项目名称 | 计量单位 | 工程数量 | ||
1 |
030204018001 |
配电箱动力配电箱AP1落地式安装(0.5分) | 台 | 1 | ||
(0.5分) | ||||||
2 |
030207001001 (0.5分) |
滑触线角钢滑触线L50×50×5 包括滑触线支架制作安装刷 油8副,指示灯2套(0.5分) |
m | 69 | ||
(0.5分) | ||||||
3 |
030206006001 (0.5分) |
电机检查接线与调试,低压交流异步电动机40kW(0.5分) | 台 | 2 | ||
(0.5分) | ||||||
4 | 030204019001 (0.5分) |
控制开关铁壳开关HH3-100/3 木制配电板上安装(0.5分) |
个 | 1 | ||
(0.5分) | ||||||
5 |
030212001001 (0.5分) |
电气配管钢管Φ32暗配(0.5分) |
m |
13 | ||
(0.5分) | ||||||
6 |
030212001002 (0.5分) |
电气配管钢管Φ50暗配(0.5分) | m |
44.2 |
||
(0.5分) | ||||||
7 |
030212003001 (0.5分) |
电气配线管内穿线BV16mm2(0.5分) | m | 52 | ||
(0.5分) | ||||||
8 |
030212003002 (0.5分) |
电气配线管内穿线BV50mm2(0.5分) | m | 176.8 | ||
(0.5分) |
问题2:(13分)
表6.Ⅲ.2 分部分项工程量清单综合单价计算表
工程名称:合成车间动力工程 计量单位:m
项目编码:030212003001 工程数量:60
项目名称:电气配线,管内穿线BV16mm2(0.5分),综合单价:10.62元(2.5分)
序 号 |
工程内容 | 单位 | 数量 | 其中(元) | 小计 | ||||
人工费 | 材料费 | 机械使用费 | 管理费 | 利润 | |||||
1 |
管内穿线 动力线路 BV16mm2 (0.5分) 塑料铜芯线BV16mm2 (0.5分) |
m m |

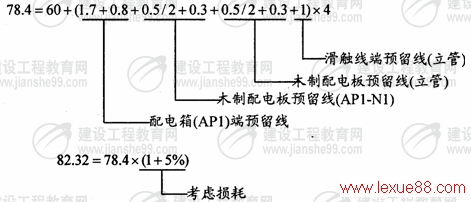

78.4
|
50.18 (0.5分) |
59.58 (0.5分) 477.46 (0.5分) |
0 | |||
合计 | 50.18 (0.5分) |
537.04 (0.5分) |
0 | 27.60 (0.5分) |
22.58 (0.5分) |
637.40 |
评分说明:
1.工程量计算中,计算过程中数据排列顺序与标准答案不一致的,只要结果正确给满分。
2.在表6.Ⅲ.1中:
(1)排列顺序与标准答案不一致的,只要各行的内容和数据与标准答案一致的给满分。
(2)“计量单位”和“工程数量”两项合并得0.5分,错一处即不得分。
(3)“项目名称”栏中有特征的项目,能答出主要或大部分工程特征内容的即可给满分,只写项目名称未写工程特征的给50%分。
3.在表6.Ⅲ.2中:
(1)“工程内容”和“单位”两项合并得0.5分,错一处即不得分。
(2)
